  • 3、材料变化

    钢筋和混凝土都是大量消耗资源和能源的材料,持续的大规模基建已难以为既;新规范GB 50010-2010坚持“四节一环保”的可持续发展国策,混凝土结构必须走高效节材的道路。

    1、混凝土强度等级逐步提升

    凝土强度等级逐步提高至C60,强度的优化选择:经济性(强度价格比)随强度递增;淘汰低强度混凝土;

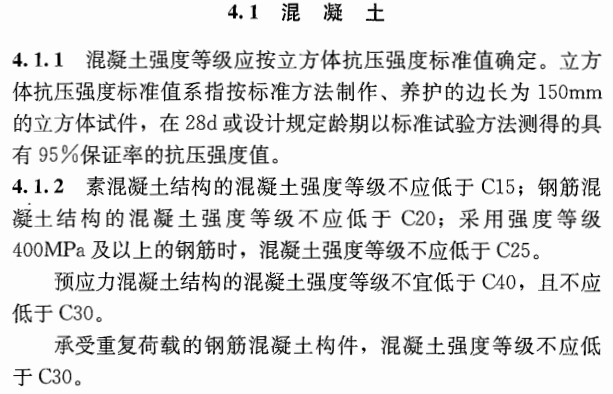

    新规范对混凝土的要求有明确的条文:


    解读:这里提高了部分情况下的最低混凝土强度等级,以适应钢筋强度等级的提高,并可提高结构安全性。

    新规范增加了混凝土的剪切变形模量Gc和泊松比νc的规定:

    混凝土的剪切变形模量Gc可按相应弹性模量值的0.40倍采用。

    混凝土泊松比νc可按0.20采用。

    在确定混凝土轴心抗压、轴心抗拉疲劳强度设计值fc(f) fc(t)的疲劳强度修正系数γρ时,新规范增加规定当混凝土受拉-压疲劳应力作用时,受压或受拉疲劳强度修正系数γρ均取0.60而且,γρ的取值修改如下:

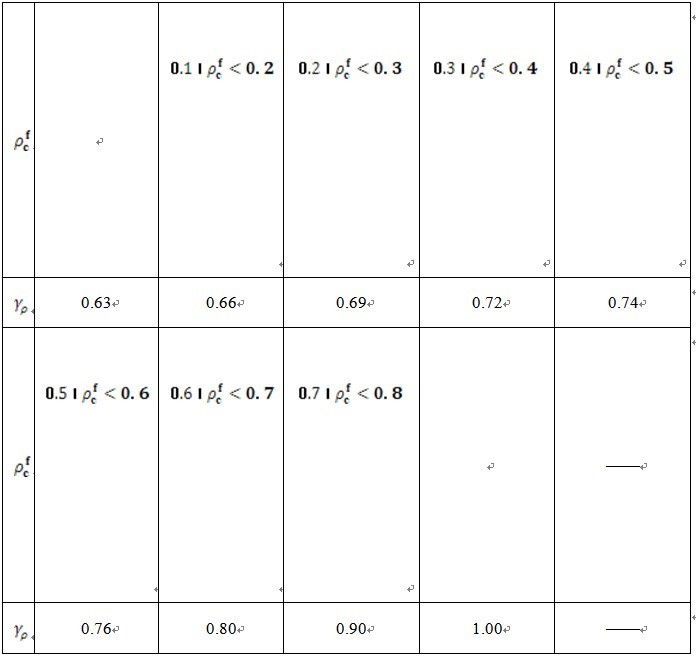

    混凝土受压疲劳强度修正系数γρ

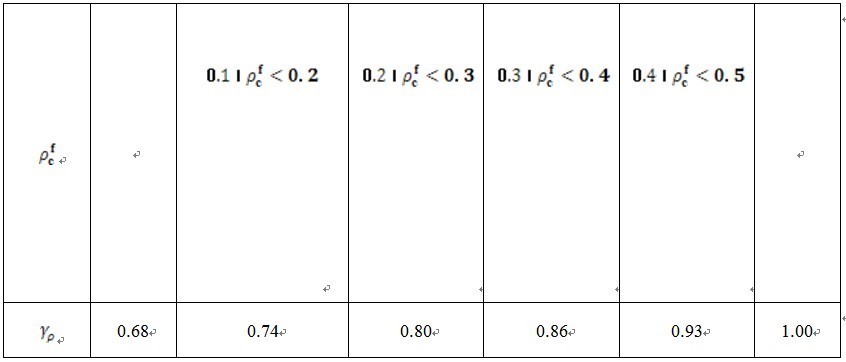

    混凝土受拉疲劳强度修正系数γρ

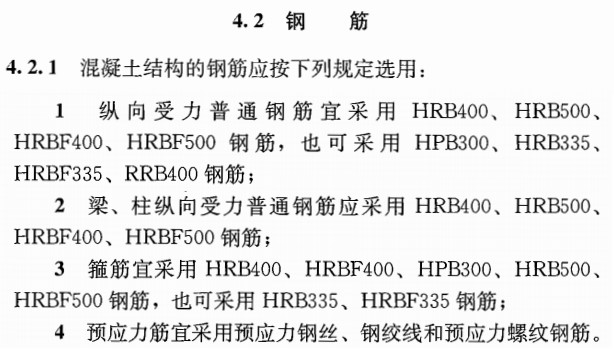

    普通钢筋:淘汰低强235Mpa钢筋,以300Mpa光圆钢筋替代;增加高强500Mpa钢筋;限制并准备淘汰335Mpa钢筋;最终形成300400500Mpa的强度梯次,与国际接轨。新规范实施后的钢筋牌号及标志为:

    HPB300—A

    HRB335—B HRBF335—BF

    HRB400—C HRBF400—CF

    HRB500—D HRBF500—DF

    RRB400—C

    解读:这一变化将对今后结构设计、建筑工程量计算、工程施工等产生最大影响。主要体现在以下方面:

    1)钢筋级别梯次变化,对建筑材料生产产生影响;

    2)将对各地标准定额的使用产生影响;

    3)钢筋级别的表示符号变化,将给所有以设计图纸为媒介的工程师带来影响,需要重新记忆,学习和识别;

    4)钢筋级别的变化,将对钢筋的锚固长度的计算产生影响。我们期待以新规范设计的正式图纸的面世!

    2、钢筋高强-高性能发展趋势


    HRB335—B HRBF335—BF

    HRB400—C HRBF400—CF

    HRB500—D HRBF500—DF

    RRB400—C

    增加了以下几条:

    4.2.7当采直径50mm的钢筋时,宜有可靠的工程经验。构件中的钢筋可采用并筋的配置形式。直径28mm及以下的钢筋并筋数量不应超过3根;直径32mm的钢筋并筋数量宜为2根;直径36mm及以上的钢筋不应采用并筋。并筋应按单根等效钢筋进行计算,等效钢筋的等效直径应按截面面积相等的原则换算确定。

    4.2.8当进行钢筋代换时,除应符合设计要求的构件承载力、最大力下的总伸长率、裂缝宽度验算以及抗震规定以外,尚应满足最小配筋率、钢筋间距、保护层厚度、钢筋锚固长度、接头面积百分率及搭接长度等构造要求。

    4.2.9当构件中采用预制的钢筋焊接网片或钢筋骨架配筋时,应符合国家现行有关标准的规定。

    4、端部锚固形式变化

    03G101:无机械锚固,11G101:柱、梁构件中新增6个械锚固做法及节点

    钢筋锚固变化

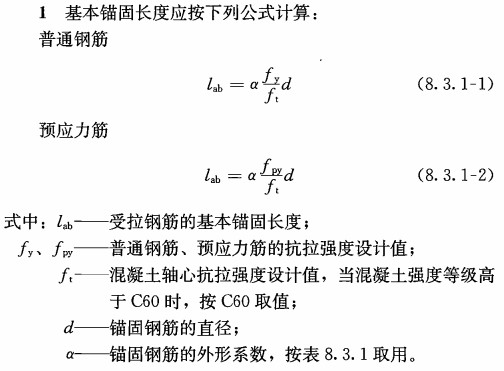

    我国钢筋强度不断提高,结构形式的多样性也使锚固条件有了很大的变化,根据近年来系统试验研究及可靠度分析的结构并参考国外标准,规范给出了以简单计算确定受拉钢筋锚固长度的方法。其中基本锚固长度lab取决于钢筋强度fy及混凝土抗拉强度ft,并与锚固钢筋直径及外形有关。


    设计锚固长度为基本锚固长度乘锚固长度修正系数ζa的数值,以反映锚固条件的影响:

    la=ζa*lab

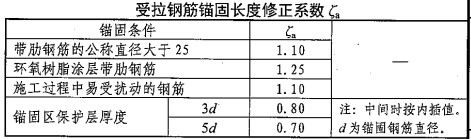

    其中锚固长度修正系数ζa按下表考虑:

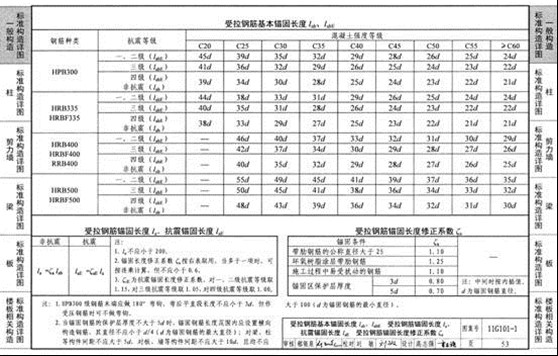

    解读:在新规范设计的工程下,钢筋锚固值的计算公式相对简单了,但是要考虑的各种情况复杂了,除了上面提到的各种参数影响外,在任何情况下受拉钢筋的锚固长度不能小于最低限度(最小锚固长度),其数值不应小于0.6lab200mm。在工程造价中,钢筋的基本锚固可以直接在11G101系列图集表中查询:


    这点变化无疑是此次规范变化最大的影响之一。这对今后钢筋的算量都带来了很大程度的学习成本,和很繁琐的工作量。

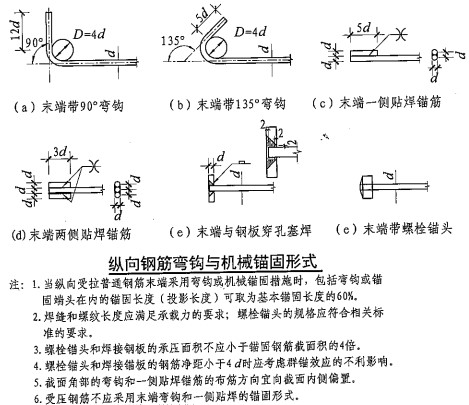

    新规范中还提出了钢筋末端配置弯钩和机械锚固来减小锚固长度的方式。且广泛应用于框架柱、剪力墙、框架梁的节点构造中。其原理是利用受力钢筋端部锚头(弯钩、贴焊锚筋、焊接锚板或螺栓锚头)对混凝土的局部挤压作用加大锚固承载力。


    解读:新的锚固形式下,将需要对每种锚固形式统计锚固接头,单独计算造价。对应的采用机械锚固节点的构件纵向受力钢筋的计算条件和方法也将变化。在今后的工程设计图纸中,将会指定出构件采用何种锚固形式。

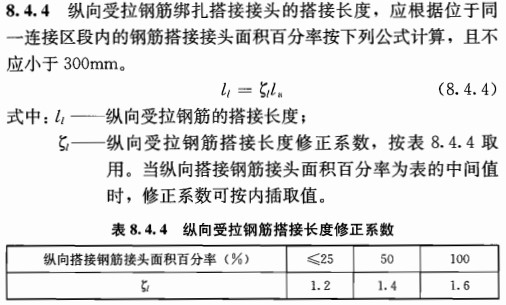

    同时,新规范对钢筋连接也做了明确的说明。钢筋连接的基本原则为:连接接头设置在受力较小处;限制钢筋在构件同一跨度或同一层高内的接头数量;避开结构的关键受力部位,如柱端、梁端的箍筋加密区,并限制接头面积百分率等。


    在新规范和新平法的节点构造中,也规定了很多钢筋连接构造,比如梁中间支座纵向钢筋在节点外搭接构造:


    解读:钢筋的连接变化,对计算钢筋长度也产生影响。由基本锚固引起的钢筋锚固长度变化,由锚固长度引起的钢筋搭接长度的变化;由钢筋搭接基本原则的引起的钢筋各构件节点的变化。按照新规范、新平法,对工程量预算,对钢筋下料、现场施工都有重大影响。

    5、柱平法制图规则变化

    1、柱根(嵌固部位)

    11G101-1 P82.1.3说明:在柱平法施工图中,应按本规则第1.0.8条的规定注明各结构层的楼层标高、结构层高及相应的结构层号,尚应注明上部结构嵌固部位位置。

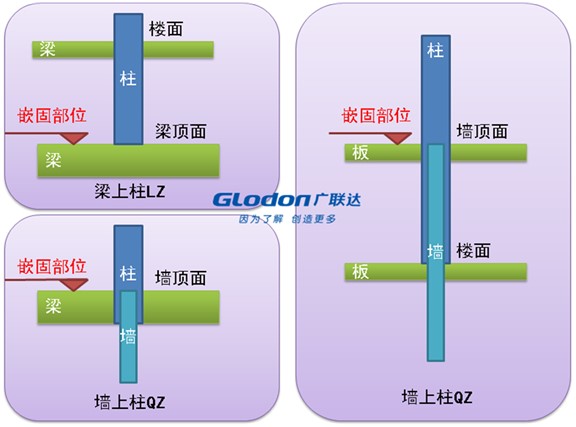

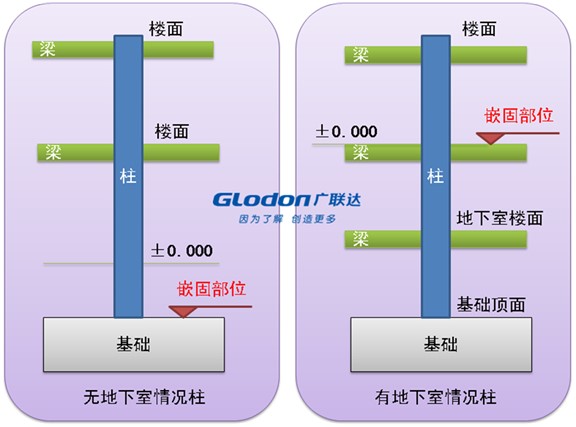

    这点在原03G101系列中未有“注明上部结构嵌固部位位置”的规定。从11G101-1柱构造详图可知,在新的平法图集中:无地下室结构基础顶面,有地下室时地下室顶板,梁上柱梁顶面,墙上柱墙顶面属于结构嵌固部位。在采用11G101设计的工程图纸中,应由明确的说明。





    2、柱框架节点核芯区箍筋

    11G101-1 P9,关于柱表注写2.2.2规定第6条,注写柱箍筋说明中“当框架节点核芯区内箍筋与柱端箍筋设置不同时,应在括号中注明核芯区箍筋直径及间距。”如A10@100/200(A12@100),表示柱中箍筋为HPB300级箍筋,直径A10,加密区间距为100,非加密区间距为200,框架节点核芯区箍筋为HPB300级钢筋,直径A12,间距为100。

    解读:柱根规定的变化,对于造价人员来说,计算难度无疑加大。需要对每个部位的柱进行判断和考虑。对应的算法发生了改变,柱根处的纵筋是Hn/3。
