在施工现场主要的应用场景:起重吊装机械吊绳、型钢挑架卸荷钢丝绳、悬挑式操作平台等。那么在不同的应用部位,对于钢丝绳直径、绳夹数量、间距、方向是如何规定的?
![Image01 Image01](https://images.cyh.pw/i/cludechncom/2023/04/03/851684084.webp)
相关条文规定
型钢悬挑脚手架
《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)中6.10条相关条文说明:

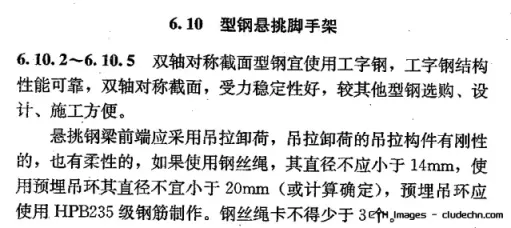

![Image02 Image02](https://images.cyh.pw/i/cludechncom/2023/04/03/1064996486.webp)
明确:钢丝绳卸荷为构造要求,公称直径不小于14,绳夹不得少于3个。
注意:如遇特殊情况,架体荷载较大需考虑钢丝绳参与受力计算时,钢丝绳公称直径和绳夹数量根据计算和查表确定。
悬挑式操作平台
《建筑施工高处作业安全技术规范》(JGJ80-2016)中6.4.7条:
![Image03 Image03](https://images.cyh.pw/i/cludechncom/2023/04/03/723432073.webp)

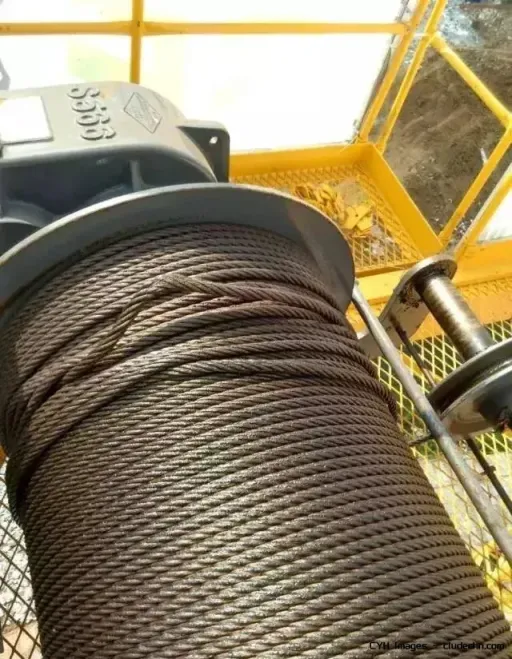

附录C及相关条文说明:
![Image04 Image04](https://images.cyh.pw/i/cludechncom/2023/04/03/3616917223.webp)
明确:钢丝绳公称直径需根据计算确定,绳夹与钢丝绳直径匹配。且绳夹不得少于4个。
塔式起重机

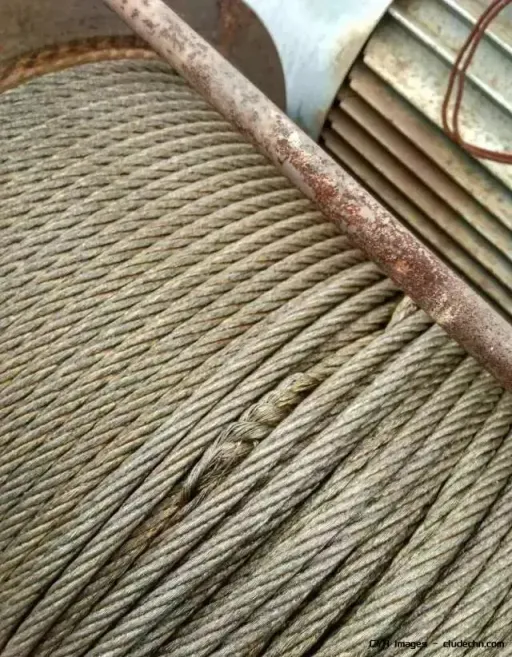

《建筑施工塔式起重机安装、使用、拆卸安全技术规程》(JGJ196-2010)中6.2条:

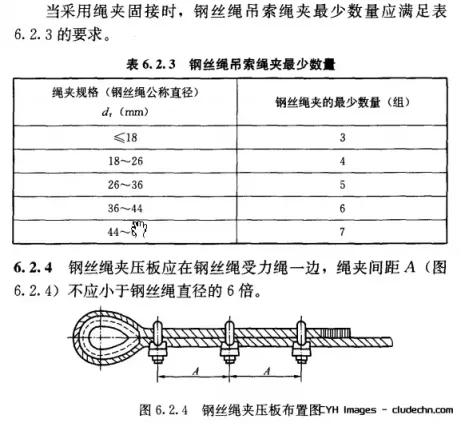

![Image05 Image05](https://images.cyh.pw/i/cludechncom/2023/04/03/288953743.webp)

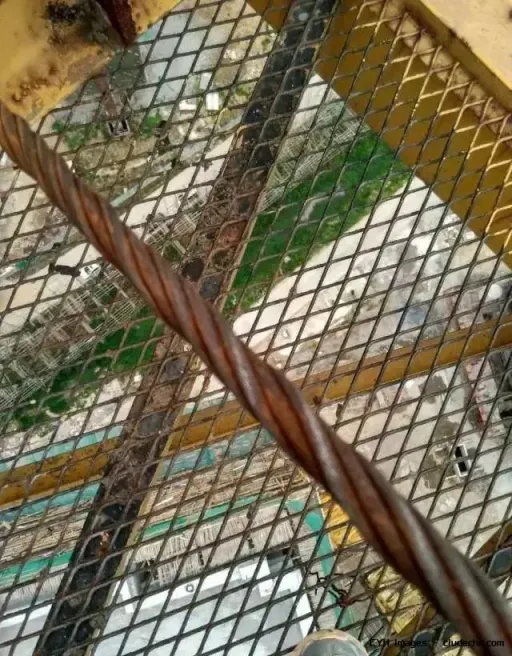

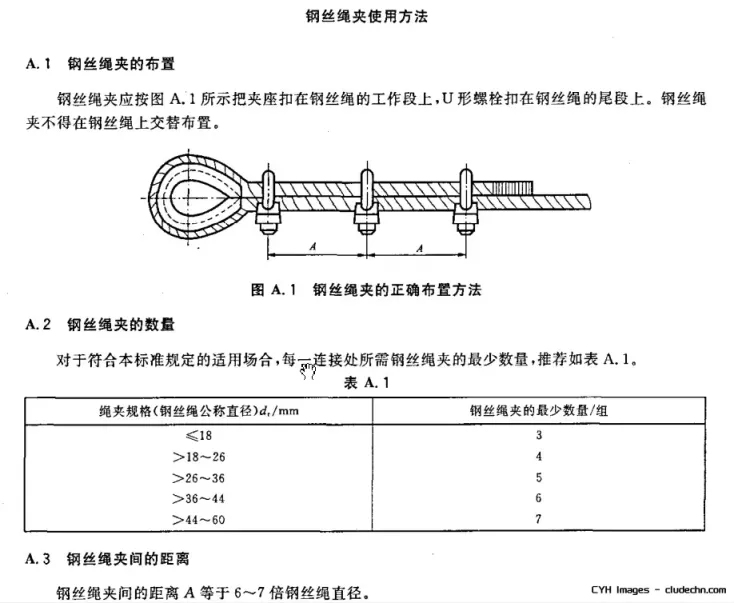

那么,钢丝绳到底需要几个绳卡?绳卡间距及方向的依据原理到底在哪?在这里:《钢丝绳夹》(GB5976-2006),这是最根本的依据。

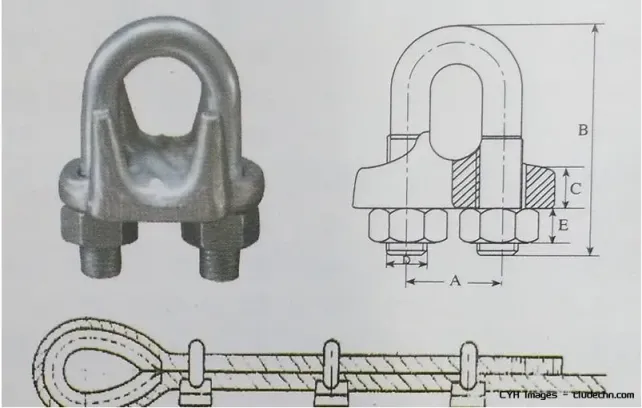

![Image06 Image06](https://images.cyh.pw/i/cludechncom/2023/04/03/2896381544.webp)
结论:
1、绳夹的数量与钢丝绳公称直径相匹配,型钢挑架钢丝绳绳夹不少于3个是因为,按照构造挑架钢丝绳直径不小于14(一般都取14),小于18。而悬挑式操作平台钢丝绳计算公称直径一般大于18,所以绳夹不少于4个。而最终实际的绳夹数量根据直径查上表即可。
2、绳夹间距:一般为钢丝绳公称直径的6~7倍;

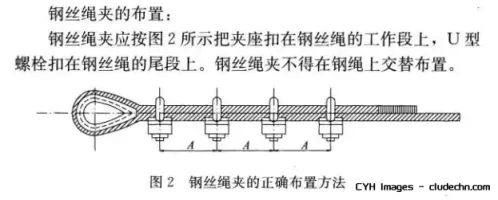

3、绳夹的方向:方向详上图所示,绳夹U形螺栓扣在钢丝绳尾段(即绳头那边),夹座在工作段。所有绳夹方向一致,不得交错。
附:起重钢丝绳、吊索具缺陷判定及报废标准

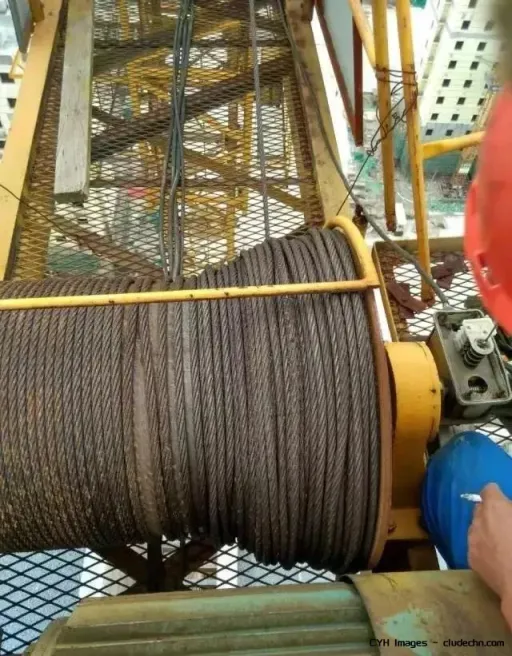

1.缺陷:钢丝挤出 处理:立即报废
![Image07 Image07](https://images.cyh.pw/i/cludechncom/2023/04/03/962812780.webp)

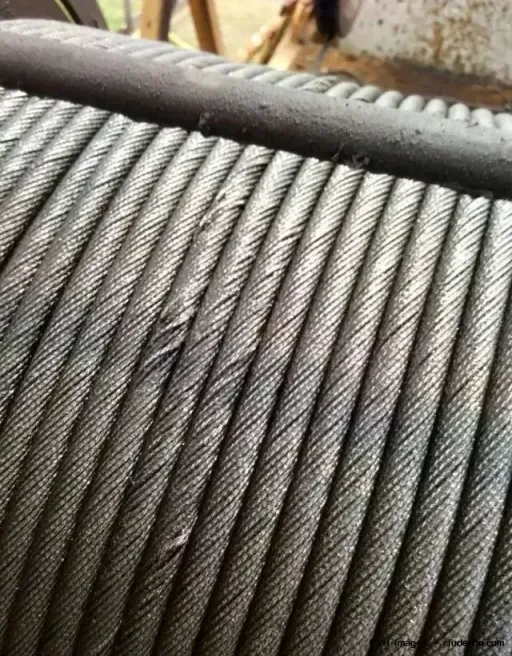

2.缺陷:单股钢丝绳 绳芯挤出 处理:立即报废
![Image08 Image08](https://images.cyh.pw/i/cludechncom/2023/04/03/1033369208.webp)

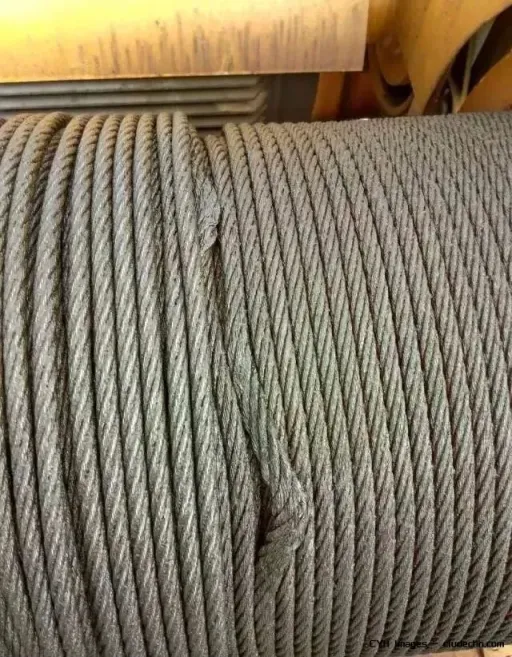

3.缺陷:绳股凹陷、绳直 径局部减少 处理:检查或降低载荷
![Image09 Image09](https://images.cyh.pw/i/cludechncom/2023/04/03/302779409.webp)

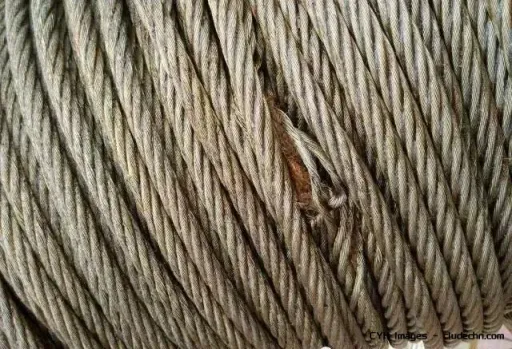

4.缺陷:绳股挤出/扭曲 处理:立即报废
![Image10 Image10](https://images.cyh.pw/i/cludechncom/2023/04/03/2227267565.webp)

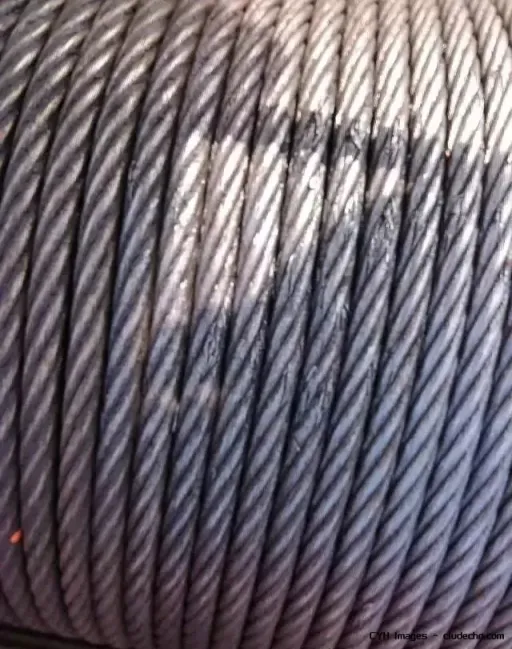

5.缺陷:局部压扁 处理:立即报废
![Image11 Image11](https://images.cyh.pw/i/cludechncom/2023/04/03/975111165.webp)

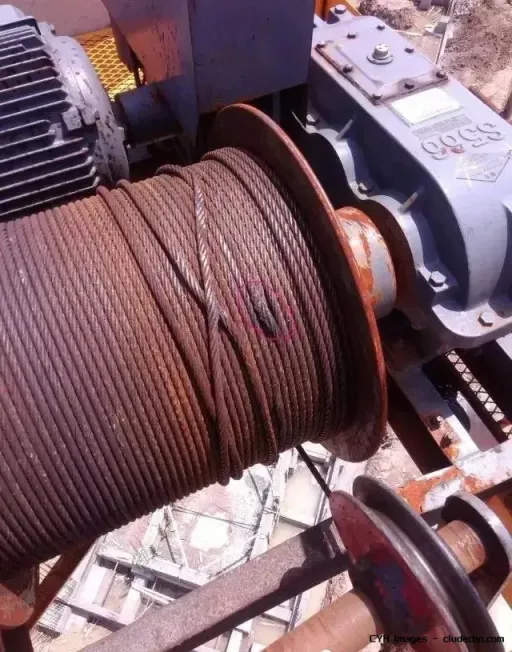

6.缺陷:纽结(正向) 处理:立即报废
![Image12 Image12](https://images.cyh.pw/i/cludechncom/2023/04/03/1967741770.webp)

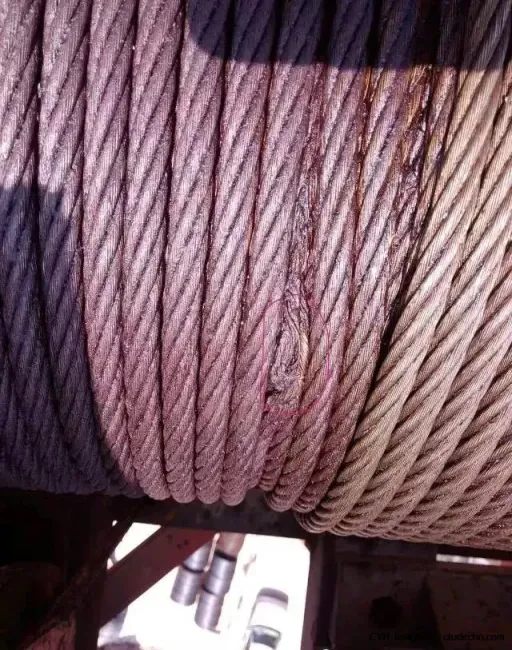

7.缺陷:纽结(逆向) 处理:立即报废
![Image13 Image13](https://images.cyh.pw/i/cludechncom/2023/04/03/4237604906.webp)

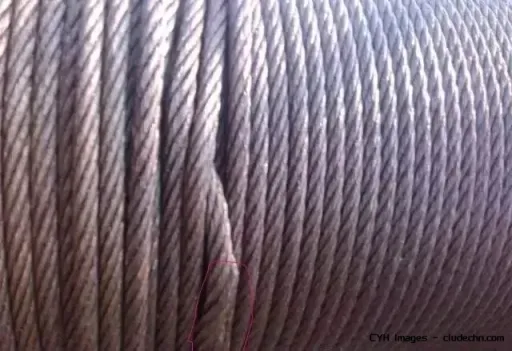

8.缺陷:绳股挤出/扭曲 处理:检查、降低载荷、严重报废
![Image14 Image14](https://images.cyh.pw/i/cludechncom/2023/04/03/1086909175.webp)

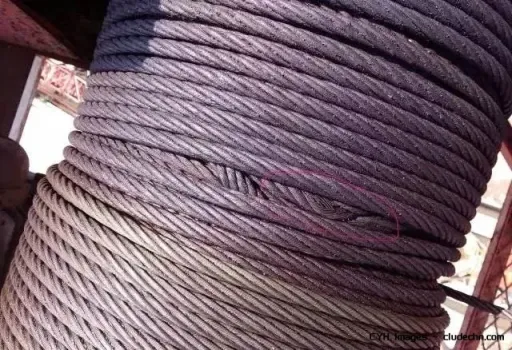

9.缺陷:笼状畸变 处理:立即报废
![Image15 Image15](https://images.cyh.pw/i/cludechncom/2023/04/03/2967154565.webp)

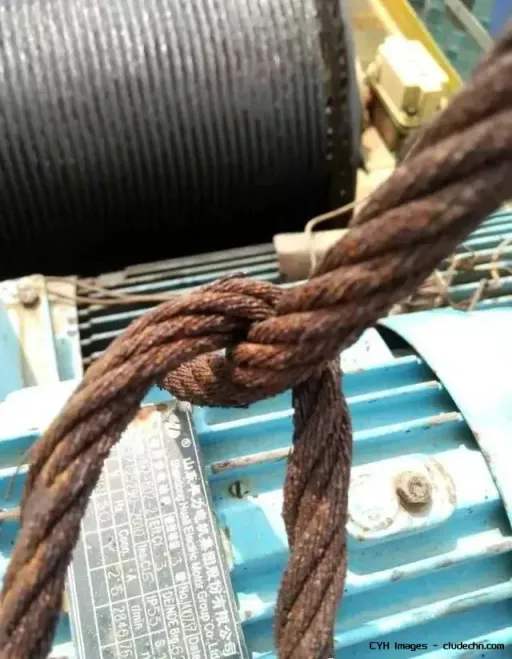

10.缺陷:外部磨损处理:润滑、观察
![Image16 Image16](https://images.cyh.pw/i/cludechncom/2023/04/03/1638485615.webp)

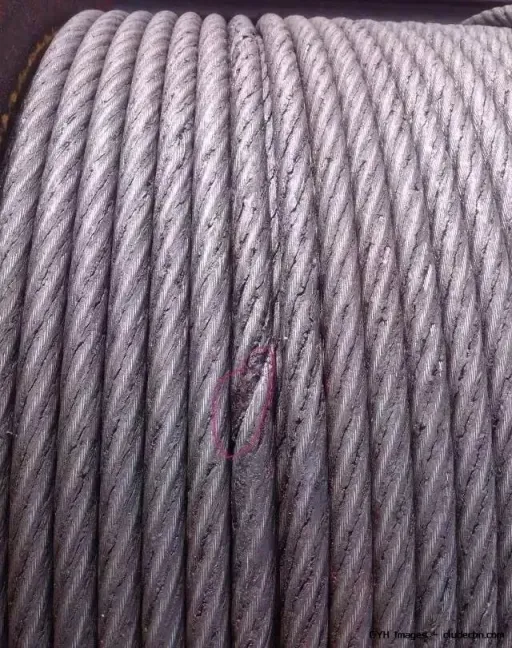

11.缺陷:绳股凹陷、绳 处理:立即报废
![Image17 Image17](https://images.cyh.pw/i/cludechncom/2023/04/03/771308906.webp)

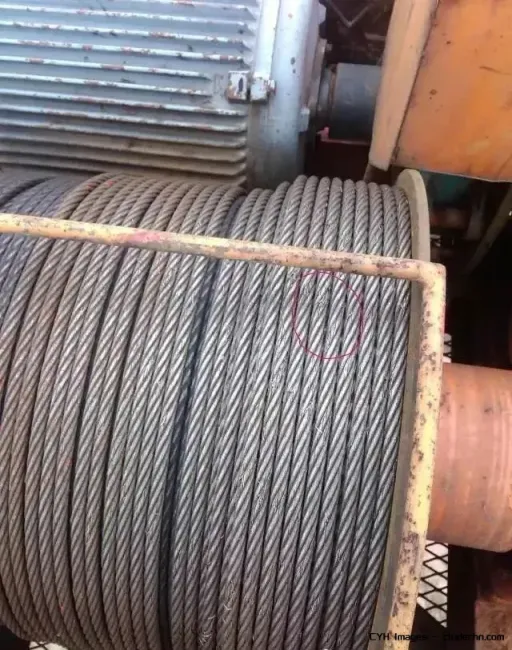

12.缺陷:表面断丝 处理:一捻距内2处 断丝或10%断丝报废
![Image18 Image18](https://images.cyh.pw/i/cludechncom/2023/04/03/3707569548.webp)

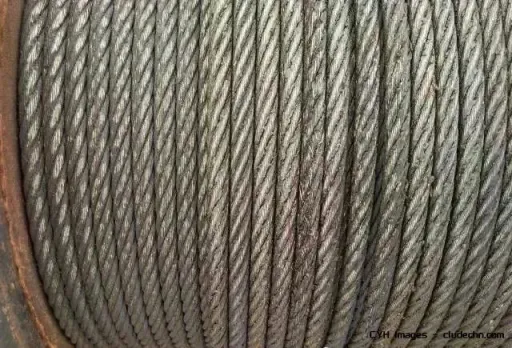

13.缺陷:内部绳股突出 处理:立即报废
![Image19 Image19](https://images.cyh.pw/i/cludechncom/2023/04/03/182520479.webp)

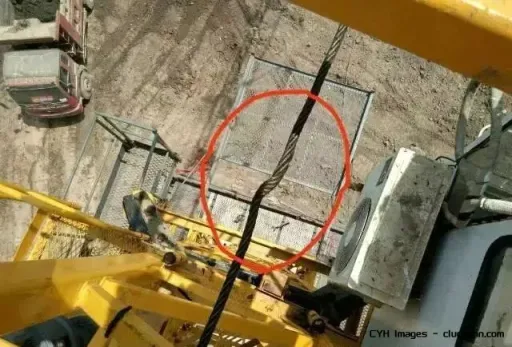

14.缺陷:局部直径变大 处理:增大5%,立即 报废
![Image20 Image20](https://images.cyh.pw/i/cludechncom/2023/04/03/3480889320.webp)

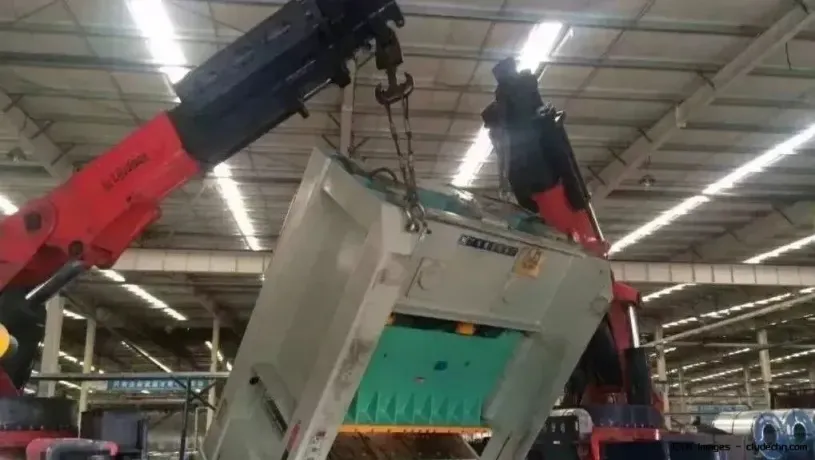

15.缺陷:局部压扁处理:立即报废
![Image21 Image21](https://images.cyh.pw/i/cludechncom/2023/04/03/1762859292.webp)
卸扣使用方法
![Image22 Image22](https://images.cyh.pw/i/cludechncom/2023/04/03/3027942716.webp)
以我们常用的U型卸扣为例示意,为便于说明,对卸扣的组成做如下定义,见下图:
![Image23 Image23](https://images.cyh.pw/i/cludechncom/2023/04/03/3382949521.webp)
我们知道,卸扣是最常用的一种索具,吊装必备,使用最为频繁,卸扣相对简单,但也更容易出现问题。目前,主要使用卸扣的方式有如下三种:

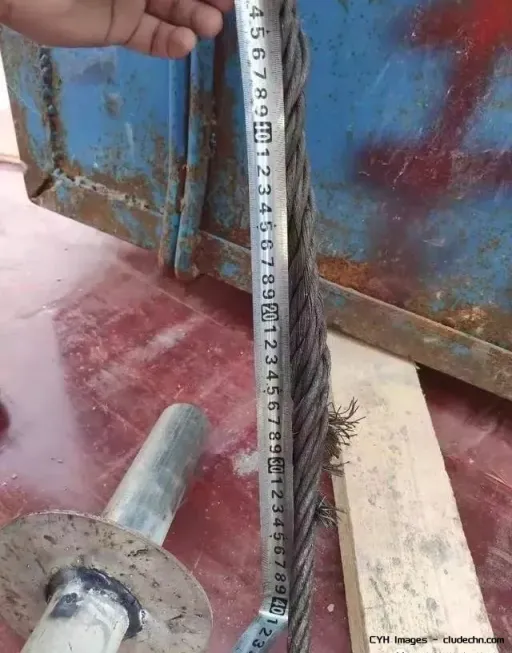

第一种
![Image24 Image24](https://images.cyh.pw/i/cludechncom/2023/04/03/357250108.webp)

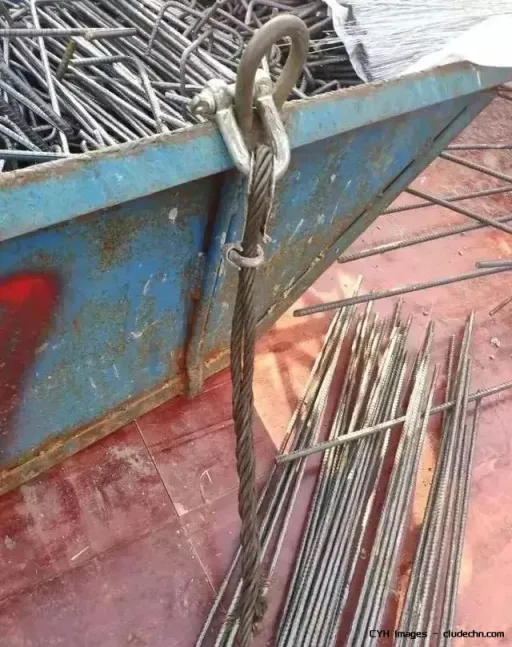

第二种
![Image25 Image25](https://images.cyh.pw/i/cludechncom/2023/04/03/3167195832.webp)

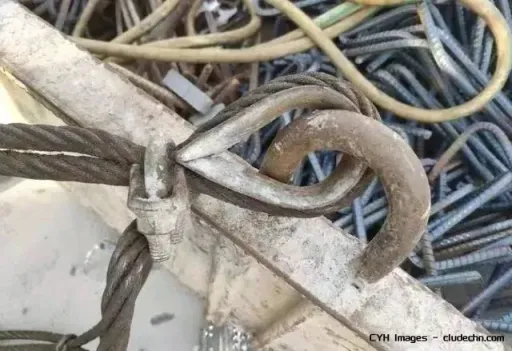

第三种
![Image26 Image26](https://images.cyh.pw/i/cludechncom/2023/04/03/1067644857.webp)
三种方式哪一种是正确的,哪一种是错误的呢?

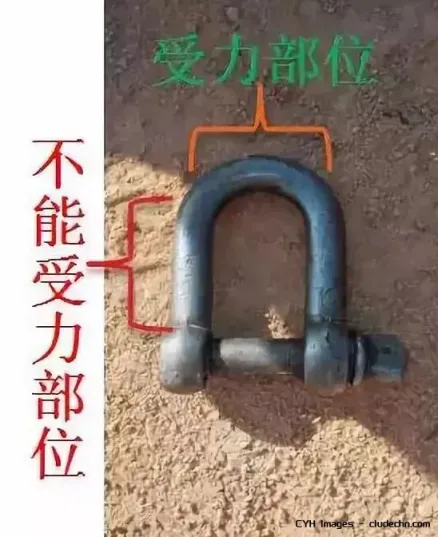

我们逐一来说明先说第一种,卸扣横向受力,我们说这种使用方式是不对的,卸扣的正确受力如下图所示:
![Image27 Image27](https://images.cyh.pw/i/cludechncom/2023/04/03/2777629051.webp)
第一种受力方式,钢丝绳的力作用于扣体上,这极容易造成卸扣变形,从而使吊物脱落(因试验工具有限,无法展示将卸扣最终拉变形的画面)。
第二种受力方式,在提拉钢丝绳的过程中,钢丝绳作用在卸扣销轴上的摩擦力极容易将销轴转出,从而使吊物脱落而发生危险。
第三种受力方式,销轴在固定端,起吊过程不产生转动,很好保证卸扣连接的紧固,所以是正确的。

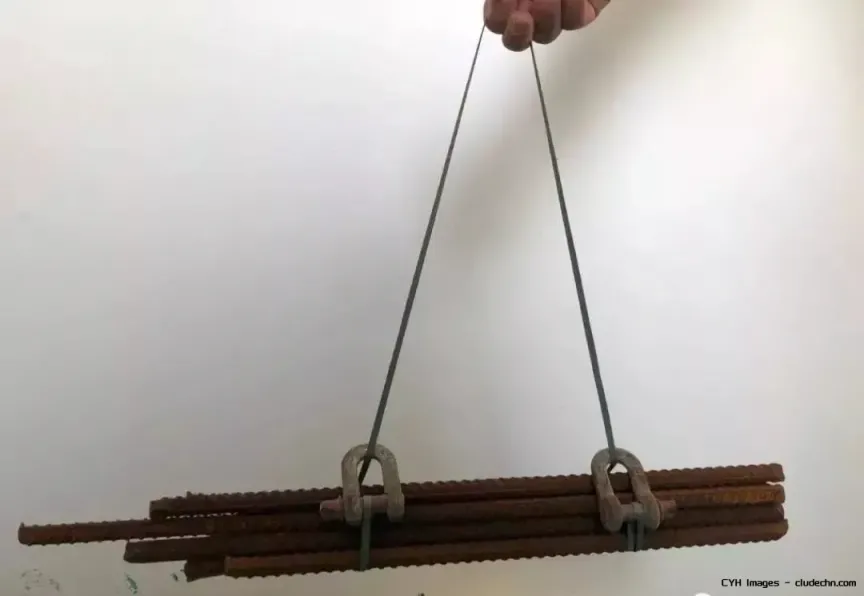

吊斗钢丝绳的优秀做法
![Image28 Image28](https://images.cyh.pw/i/cludechncom/2023/04/03/415662043.webp)

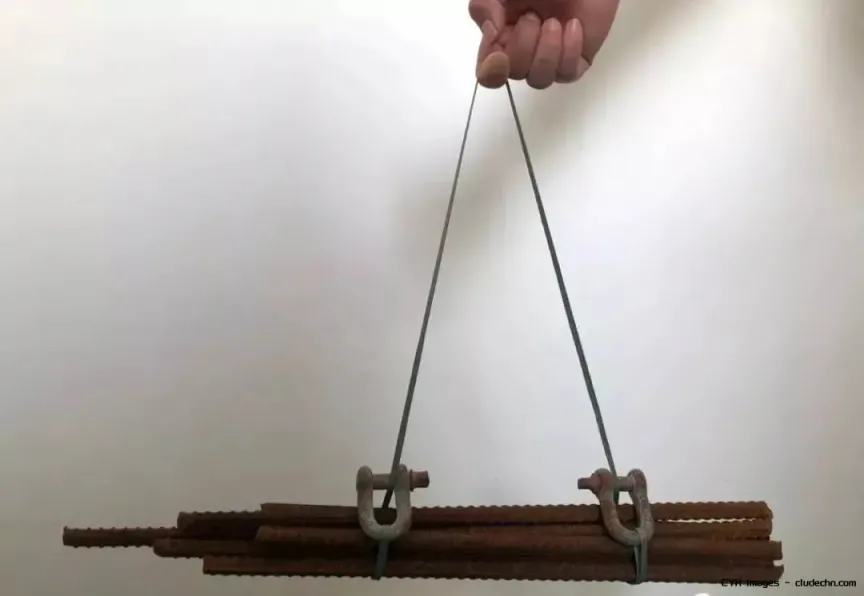

吊斗钢丝绳绳夹4个,且方向设置正确
![Image29 Image29](https://images.cyh.pw/i/cludechncom/2023/04/03/2754413769.webp)

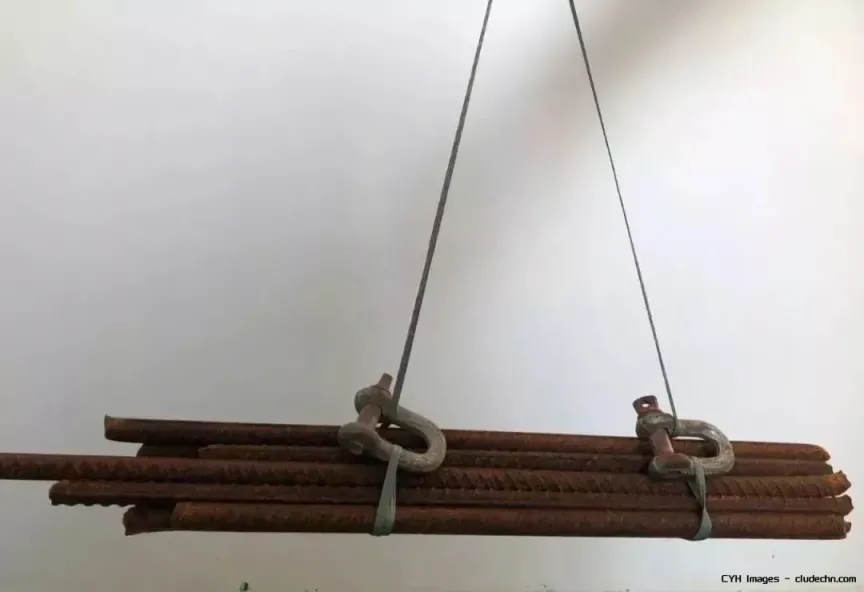

吊斗钢丝绳内侧设置鸡心环、卸扣,防止钢丝绳磨损
![Image30 Image30](https://images.cyh.pw/i/cludechncom/2023/04/03/267553207.webp)
吊斗钢丝绳长度超过30cm(钢丝绳采用编结固接时,编结部分的长度不得小于钢丝直径的20倍,并不应小300mm)
吊装捆绑方法

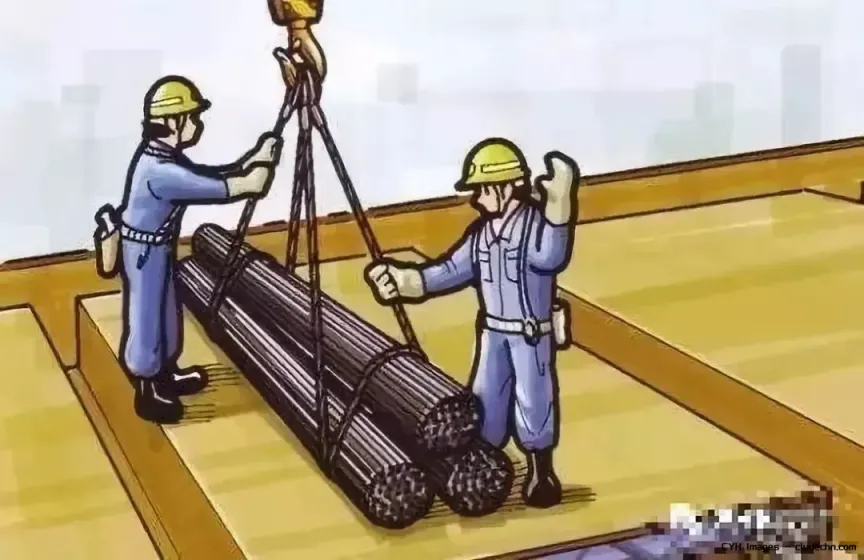

一、兜绳捆绑法:将吊装带从重物的底部穿过,绳头挂在吊钩上的捆绑方法。这种方法主要适用于装箱设备或外形比较规则的设备。
![Image31 Image31](https://images.cyh.pw/i/cludechncom/2023/04/03/4281767328.webp)

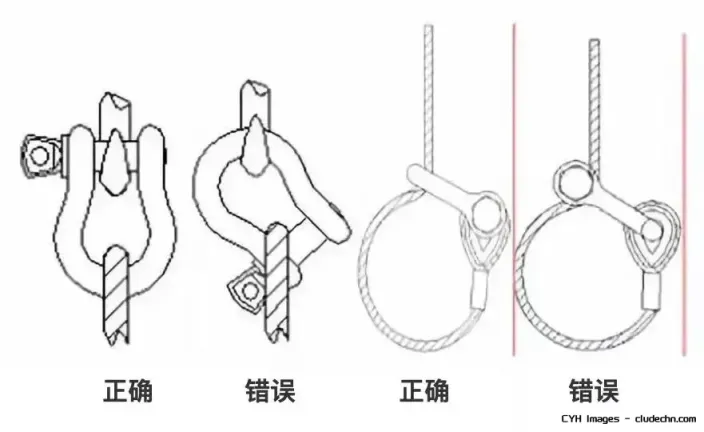

二、卡绳捆绑法:用卡环把吊索卡出一个绳圏,再用绳圈捆绑起吊重物的方法。采用卡绳捆绑法时,一般是把捆绑绳从重物下面穿过,然后再用卡把绳头和绳子中段卡接起来,绳子的中段在卡环中可以自由窜动,当捆绑绳受力之后,绳圈在捆绑点处对重物有一束紧的力,当重物达到垂直的程度后,捆绑绳在重物的表面就不会滑。
![Image32 Image32](https://images.cyh.pw/i/cludechncom/2023/04/03/358556094.webp)
三、卡环连接捆绑法:用卡环把吊索的绳头和重物上的吊环、吊耳连接起来进行起吊重物的捆绑方法。这种方法常用于吊耳或是吊环的设备、重物的捆绑,根据重物上的吊耳或是吊环的多少,采用相应的卡接点数。
![Image33 Image33](https://images.cyh.pw/i/cludechncom/2023/04/03/4010804971.webp)
钢丝绳常见不合格照片汇总 ##(实图版本)

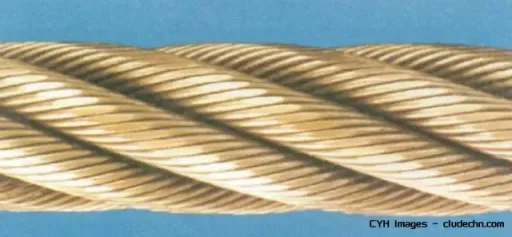

钢丝绳的规格型号应符合塔机使用说明书的要求,润滑良好,与金属结构无摩擦。钢丝绳不得有扭结、压扁、弯折、断股、笼状畸变断芯等变形现象,也不得磨损严重。(直径不得减小7%,断丝数不得大于总根数的10%。)
![Image34 Image34](https://images.cyh.pw/i/cludechncom/2023/04/03/2132179266.webp)
![Image35 Image35](https://images.cyh.pw/i/cludechncom/2023/04/03/3441985360.webp)
![Image36 Image36](https://images.cyh.pw/i/cludechncom/2023/04/03/2243221365.webp)
![Image37 Image37](https://images.cyh.pw/i/cludechncom/2023/04/03/1742625184.webp)
![Image38 Image38](https://images.cyh.pw/i/cludechncom/2023/04/03/3418086771.webp)
![Image39 Image39](https://images.cyh.pw/i/cludechncom/2023/04/03/2572470476.webp)
![Image40 Image40](https://images.cyh.pw/i/cludechncom/2023/04/03/2003476734.webp)
![Image41 Image41](https://images.cyh.pw/i/cludechncom/2023/04/03/1775020946.webp)
![Image42 Image42](https://images.cyh.pw/i/cludechncom/2023/04/03/3689219212.webp)
![Image43 Image43](https://images.cyh.pw/i/cludechncom/2023/04/03/1366094649.webp)
![Image44 Image44](https://images.cyh.pw/i/cludechncom/2023/04/03/393092163.webp)
![Image45 Image45](https://images.cyh.pw/i/cludechncom/2023/04/03/601984377.webp)
![Image46 Image46](https://images.cyh.pw/i/cludechncom/2023/04/03/1082736908.webp)
![Image47 Image47](https://images.cyh.pw/i/cludechncom/2023/04/03/249738715.webp)
![Image48 Image48](https://images.cyh.pw/i/cludechncom/2023/04/03/332942067.webp)
![Image49 Image49](https://images.cyh.pw/i/cludechncom/2023/04/03/2988685878.webp)
![Image50 Image50](https://images.cyh.pw/i/cludechncom/2023/04/03/1737696628.webp)
![Image51 Image51](https://images.cyh.pw/i/cludechncom/2023/04/03/245657010.webp)
![Image52 Image52](https://images.cyh.pw/i/cludechncom/2023/04/03/1622111886.webp)
![Image53 Image53](https://images.cyh.pw/i/cludechncom/2023/04/03/597265361.webp)
