  • 平法图集11G101系列较03G101系列图集的变化有:

    一、 适用范围变化:

    11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计,以及各类结构中的现浇混凝土板(包括有梁楼盖和无梁楼盖)、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。

    包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板(包括有梁楼盖和无梁楼盖)等构件的平法制图规则和标准构造详图两大部分。

    11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础(分梁板式和平板式)、桩基承台施工图设计。

    包括常用的现浇混凝土独立基础、条形基础、筏形基础(分梁板式和平板式)、桩基承台的平法制图规则和标准构造详图两大部分内容。

    二、 受拉钢筋锚固长度等一般构造变化:

    11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lablabe,以及锚固长度lalae的计算方式。较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。

    三、 构件标准构造详图变化:

    11G101-1中抗震KZ边柱和角柱柱顶纵筋构造,较03G101有如下变化:

    1、新图集中各个节点可以进行组合使用;

    2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内;(与原图集一致)

    3A节点,外侧伸入梁内钢筋不小于梁上部钢筋时,可以弯入梁内作为梁上部纵向钢筋。(新增的构造)

    4、所有节点内侧钢筋按中柱节点走;

    5BC节点,区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘;超过的,外侧配筋率>1.2%分批截断,错开20d;没有超过的,弯折部分要>=15d,总长>1.5labe,同样错开20d

    6D节点是未伸入梁内的外侧钢筋构造,(与原图集一致)

    7E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况,与节点A组合使用;外侧柱纵筋到柱顶截断;梁上部钢筋伸入柱1.7labe

    (一)柱变化的点:

    1.柱根(嵌固部位):基础顶面或有地下室时地下室顶板;梁上柱梁顶面,墙上柱墙顶面;

    2.抗震柱\非抗震柱顶层边角柱节点变化;

    3.抗震柱\非抗震柱中柱节点变化;

    4.抗震柱\非抗震柱变截面节点变化;

    (二)剪力墙变化的点:

    1.墙梁增加连梁(集中对角斜筋配筋)LL(DX)

    2.剪力墙水平筋端部做法变化;

    3.增加了斜交翼墙、端柱转角墙一二三;端柱翼墙一二三;水平变截面墙水平钢筋构造;

    4.剪力墙竖向钢筋顶部构造变化;

    5.剪力墙变截面处钢筋构造;

    6.剪力墙上起约束边缘构件纵筋构造;

    7.连梁交叉斜筋配筋JX,集中对角斜筋配筋DX,对角暗撑配筋JC构造变化;

    (三)梁变化的点:

    1.增加了端支座机械锚固节点;

    2.梁水平、竖向加腋构造变化;

    3. KL\WKL中间支座高差变化构造变化;

    4.增加了抗震框架梁尽端为梁箍筋加密范围构造;

    5.增加了水平折梁、竖向折梁钢筋构造;

    6.悬挑梁端配筋构造变化;

    (四)板变化的点:

    1.后浇带HJD,取消了50%搭接留筋;

    2.有梁楼盖板配筋构造变化;

    3.悬挑板构造变化;

    4.增加了折板构造;

    5.取消了局部升降板SJB构造三;

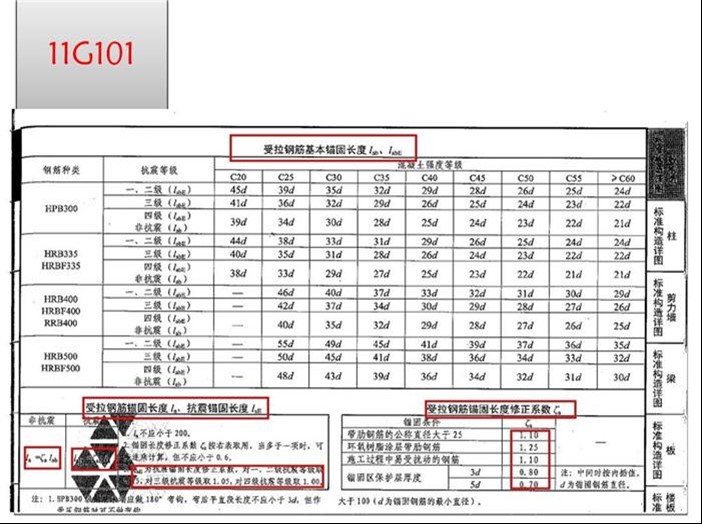

    1、锚固变化详解




    2、保护层变化

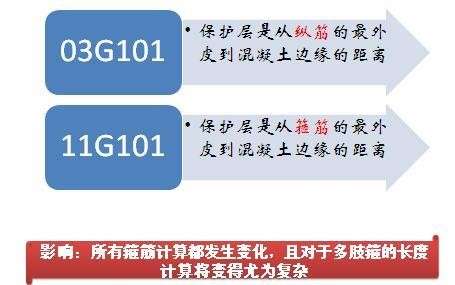

    规范参考《混凝土结构耐久性设计规范》GB/T 50476以及国外相应规范、标准的有关规定,从混凝土碳化、脱钝和钢筋锈蚀的耐久性角度考虑,不再以纵向受力筋的外缘,而以最外层钢筋(包括箍筋、构造筋、分布筋等)的外缘计算混凝土保护层厚度。新规范中的保护层厚度比原规范实际厚度有所加大。规范中对结构所处耐久性环境类别进行了划分:

    对应环境等级的修改,混凝土保护层的最小厚度cmm)也进行了修改,对一般情况下混凝土结构的保护层厚度稍有增加,而对恶劣环境下的保护层厚度则增幅较大。


    注:1混凝土强度等级不大于C25时,表中保护层厚度数值应增加5mm

    2钢筋混凝土基础宜设置混凝土垫层,其受力钢筋的混凝土保护层厚度应从垫层顶面算起,且不应小于40mm

    解读:对于工程造价人员来说,今后在计算柱梁箍筋、拉筋的长度时,计算公式需要按照

    L=2 (b+h) -8bhc+2×1.9d+2max(10d,75)

    来计算。而且在混凝土等级小于C25时,需要增大保护层厚度。这无疑是预算人员需要熟记的一点。
